主要技術參數
1， 型號；300型
2， 放卷有效寬幅；Φ300mm
3， 放卷最大直徑；Φ700mm
4， 收卷最大直徑；Φ700mm
5， 檢品最高線速度；0-300m/min
6， 機械最高線速度；0-330m/min
7， 機器總功率；3.5kw
8， 電源電壓；380v 50Hz
9， 機器外型尺寸（長×寬×高） 2700×1100×1650mm
10， 機器重量；約870Kg
（二） 概要:

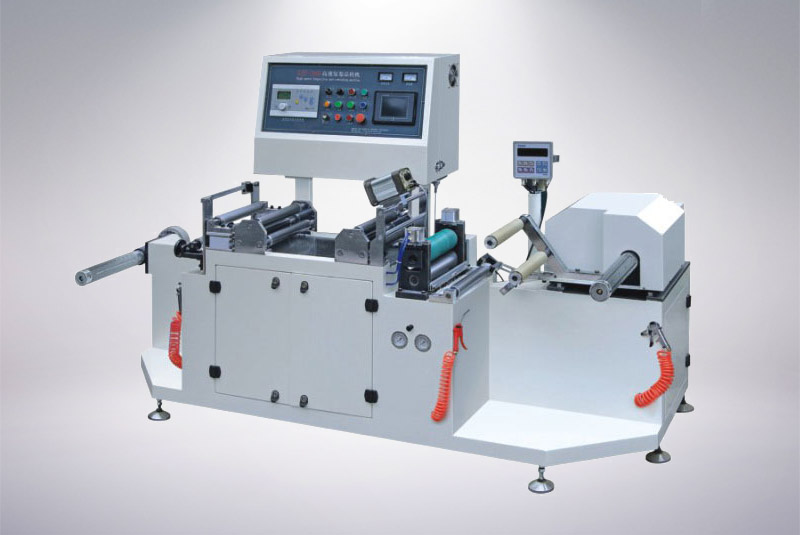

檢品機是專項用于PVC，PET涂膠合掌成型后的卷筒袋狀包裝材料通過檢品機進行復卷宗，可以檢驗其印刷質量，密封性能，及長度規格等指標
1，主機采用變頻電機，由矢量變頻器實現閉環控制，速度精確。
2，放卷基才張力選用2.5Kg磁粉制動器控制精度±0.5Kg全幅面（KORTIS）。
3，放卷恒張力控制，加減速張力慣量補償。
4，放卷軸采用脹子式氣脹軸3英寸Φ74mm糾邊活壓采用直線軸，直線軸承運行。
5，牽引鋼棍直徑及寬幅Φ90mm×320mm，表面鍍硬烙精磨加工，拋鏡面。
6，牽引橡膠壓棍直徑及寬幅Φ90mm×320mm橡膠材料丁基，橡膠棍開螺旋槽。
7，橡膠棍離合采用兩端氣動同時執行汽缸直徑Φ50mm×20mm行程，氣壓任意可調。
8. 牽引橡膠棍由同步帶傳入變頻電機獨立驅動。
9，收卷軸采用板條式氣脹軸規格3英寸Φ74mm。
10，收卷糾邊活板座采用直線導軌，基才對準選用鈦瑪科伺服電機驅動，光電跟蹤糾偏機對邊精度±0.1mm線速度25mm/s推動范圍±70mm（美國鈦瑪科或臺灣東電研）。
11，收卷采用獨立電機與磁粉組合控制收卷張力，磁粉發熱小，可以實現穩定的小張力控制。
12，收卷錐度張力（半徑～張力曲線、速度～張力曲線）。
13，收卷長度或直徑到達自動停機，放卷到達min值卷徑自動停機。
14，整機中間過度導棍，導棍材料鋁合金質，導棍表面硬陽處理（稱茶色導棍）導棍動，靜平衡±0.4g。
主要配置
PLC (H2U-1616MT) 1只 匯川
PLC (H2U-4DA) 1只 匯川
觸摸屏 (7.0寸，65535色) 1只 MCGS
主機變頻 (MD320NS1.5GB) 1只 匯川
收卷變頻 (MD280NS0.7GB) 1只 匯川
PG卡 (MD32PG) 1只 匯川
糾偏系統 (伺服系統超聲波跟蹤) 1只 TECHMACH 美國
放料磁粉 (TJ-POC-2.5KG) 1只 臺灣臺機
收料磁粉 (TJ-POC-2.5KG) 1只 臺灣臺機
主變頻電機 (TFEF-1.5KW-4P ) 1只 臺灣富田
編碼器（HES1024-2MHT24V） 日本內密控
收料電機(AEEF-1.5KW-4P) 1只 臺灣富田
